地下综合管廊无线对讲系统解决方案

摘要：管廊数字集群无线对讲巡检系统管廊数字无线对讲集群巡检系统基于数字集群技术，采用有源RFID技术，创新地将对讲机与RFID技术结合在起，把巡检对讲机与传统的巡检棒合二为，能够大大简化巡检人员的巡检方式。

地下综合管廊无线对讲系统解决方案

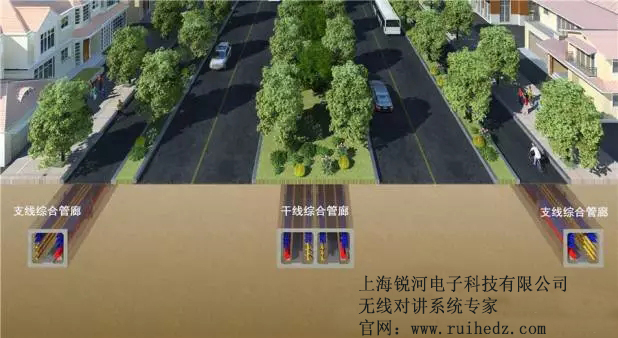

城市地下管道综合走廊，即在城市地下建造个隧道空间，将通讯，燃气、供热、给排水等各种工程管线集于体。管廊作为城市地下管道综合走廊的部分，般为宽度和高度为2~4米，但是长度不，短的有几公里，长的甚至几十公里。为了便于工作人员之间进行调度通信，以及便于维护，修理。管廊无线对讲系统在城市综合管廊中是必不可少的通信系统。但是由于地下管廊结构的复杂，长度较长，并且隧道般是信号盲区，这对通信系统来说，需要因地制宜的定制。

根据前期与业主的沟通，听取管理和使用部门的意见，结合的图纸和现场勘测，客户对于管廊无线对讲和巡检的需求如下：

1、地下城市综合管廊无线对讲系统满足部门的施工、调试、维修、巡检等多个部门的日常通话，各个组立通话、互不干扰;可以满足特殊情况下的组呼、个呼、全呼等;

2、地下城市综合管廊无线对讲系统需覆盖整个管廊，满足地面与管廊内的无盲区通讯;

3、新建设的管廊集群无线对讲系统，除了基本的单呼、组呼、全呼等呼叫功能，还具备后台调度、巡检、定位功能;

4、为了节约投资，满足管廊无线对讲项目急切的通讯需求，基站部分租用运营商的基站资源;

5、地下城市综合管廊无线对讲系统采用的频率为当地无线电委员会批准的合法频点;

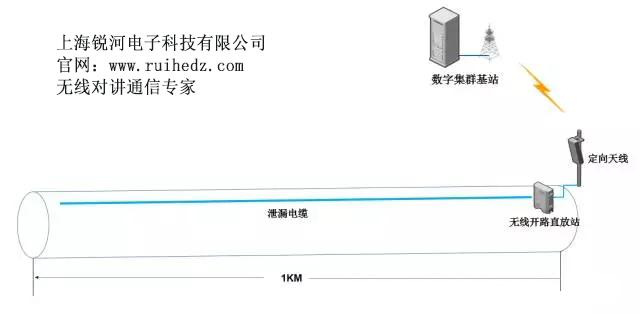

根据客户的需求，本着节约投资、快速部署的需要，基站运用原有的管廊无线对讲系统，能够覆盖整个主城区的，基站提供4个通讯组，满足施工、调试、维修、巡检等多个部门的工作需要求。 由于管廊分布于市区各个地方，并且都是处于信号屏蔽比较严重的地下，对于无线通讯信号的引入，单布置基站设备面临成本高、联网困难等问题，此项目利用瀚网较新开发的无线直放站开路技术，利用地面架设的定向天线将无线信号接入到无线开路直放站，把无线信号接入到地下管廊，地下管廊内部采用泄漏电缆的方式，达到管廊内部信号的均匀覆盖。

无线直放站可以选择挂壁安装或安装于管廊的机房，配备1KVUPS,保证电力中断检修时的正常通讯。 泄漏电缆利用用的卡具安装于管廊顶部的弱电桥架。整个系统利用原有系统的的信号源，达到地面、地下以及调度中心之间的统调度、统通讯。

管廊行业无线对讲巡检系统设计

管廊行业作业人员管理制度中，为了使管理人员能够及时了解、准确掌握本岗位的生产动态，控制处理跑、冒、滴、漏等各类安全隐患险情，各区域实行了无线对讲巡检制度，同时与日常考勤考核进行挂钩，前后经历了巡检钟、挂牌巡检、巡检仪、巡检棒等多种手段。为了实现真正的巡检智能化，并要求巡检过程中要求实时记录设备情况并及时确认及汇报，要求将随身携带的巡检设备与基本通话对讲工具结合在起，构建集群巡检、路线、回放等功能。

1、传统巡检系统存在问题

●巡检钟、挂牌方式、巡检棒为目前主流方式，相对落后，存在安全隐患;

●巡检人员手持巡检棒，手持对讲机，很不便于行动及工作。

●非在线式巡检棒交班时才能回来读取信息，信息不实时，可记录的数据仅仅停留在“签到”上，没有和具体的业务结合;只能做到事后监督。

●记录数据多，成本高，采取非实时方式，不能做到及时快速，效率低下，应用面窄;

●巡检到位情况和记录数据无效把握其真实性

●大量巡检信息保存不便，容易丢失，耗工时，信息查询不便

2、管廊数字集群无线对讲巡检系统管廊数字无线对讲集群巡检系统基于数字集群技术，采用有源RFID技术，创新地将对讲机与RFID技术结合在起，把巡检对讲机与传统的巡检棒合二为，能够大大简化巡检人员的巡检方式。

巡检人员只需要携带个巡检对讲机就可以完成巡检工作，与以往的安保人员手需要携带巡检棒、手还要带这对讲机，不方便工作。工作人员在指挥办公室内安装台电源与车台体的调度台，通过与PC连接，管理员可以通过PC终端实时监控巡检情况。巡检钮根据景区管理方需求，选择安装的合适地点。

数字无线对讲巡检系统能够帮助您对巡检人员进行有效监督、确保其巡查到位。该系统可用于保安巡逻、消防巡逻、各种巡视、设备巡检、管线巡检等域，能够有效提高这些域的管理水平。
