无线对讲系统设备参数,无线对讲系统的使用要求

文章来源:上海锐河电子科技有限公司人气:2469发表时间:2019-10-11

无线对讲系统是现时代企业管理的利器,它可以实现区域内多线程交流,快速高效,信号清晰流程。在套无线对讲系统中涉及到的设备有很多,各个设备都有自身相应的参数特点。在使用该系统时,要符合相应的要求,以保障系统的正常运行使用。



、无线对讲系统设备参数

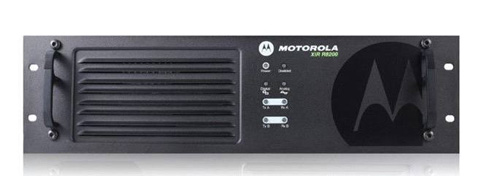

1、XiR R8200数字中继转发站

摩托罗拉的XiR R8200系列中继转发信道机可以在 UHF、VHF和低频段下工作,适合各种应用,能够与现有的基础设施集成,以满足您的需要。19”机柜的设计,让使用更加灵活。

频率范围:136-174MHz 403~470MHz

信道间隔:12.5KHz

射频输出功率:45

频率稳定性:+/-0.5PPM

接收机互调:75dB

接收机邻近信道选择:60dB/12.5kHz

支持数字TDMA模式下2个同步语音或数据信道

高功率下100连续工作周期

可在模拟或数字模式下工作

耐用性和可靠性符合美军标810C、D、E和F

显示屏:LED 指示灯可显示开启、中继台禁用、数字模式、模拟模式

机身颜色:黑色

产品尺寸:132.6x482.6x296.5mm

2、合路分路平台

1)合路器 FH420-2

频率范围:400~430MHz

插损:≤3.5

信道间隔:≥80dB

输入端口电压驻波比:≤1.25:1

输出端口电压驻波比:≤1.25:1

输入功率:100

接口:N型

温度范围:零下25至55℃

尺寸:1U

2)分路器 JF420-2

频率范围:400~430MHz

增益:0~5dB

输入端电压驻波比:≤1.5:1

输出端电压驻波比:≤1.5:1

IP3:≥5dBm

系统供电电压:AC-220V

接口:N

尺寸:1U

3、双工器SGQ-420D

频率范围:400~470MHz

收、发频率间隔:10MHz

插入损耗:≤1.25dB

Rx端对Tx抑制度:≥80dB

Tx端对Rx抑制度:≥80dB

承受功率:≥50w

接口类型:N

尺寸:1U

4、室内全向吸顶天线TX-420

频率范围: 400-490 MHz

带宽:16 MHz

增益:2.15 dBi

驻波比:≤2.0

阻抗:50Ω

很化方式:垂直

较大功率:50

接头型号:N座

天线尺寸:Ф165×94 mm

重量:250 g

安装方式:螺母板固定于天花板

5、室外全向吸顶天线TQJ-420

频率范围: 400~480 MHz

带宽:16 MHz

增益:7.8 dBi

驻波比:≤1.5

阻抗:50Ω

很化方式:垂直

较大功率:100

接头型号:N座

天线尺寸:1.8m

重量:2Kg

6、避雷器BLQ-420

工作频率:0~2500MHz

驻波:≤1.1

插损:≤0.2dB

放电开始电压:DC350V±15

冲击波放电电压:1000V

冲击波电流耐量:6000A

接头类型:N型

尺寸:77X41X21

重量:114g



二、无线对讲系统的使用要求

1、电梯无线对讲系统定时进行例行实验,发现毛病及时扫除,避免有盗情不报警,形成丢失!

2、放置接纳主机的值班室如果金属构造,钢筋水泥构造建筑,请将接纳机安装在靠窗口和空阔方位,以进步接纳信号的强度,确保报警距离!

3、电源电压动摇规模不得超越规则需求,方能确保报警器正常工作及设备的安全!

4、定时检查外接备用电源是不是正常,避免停电时不起报警求救效果!

以上内容是对“无线对讲系统设备参数与使用要求”这话题的探讨,希望给你带来帮助!
