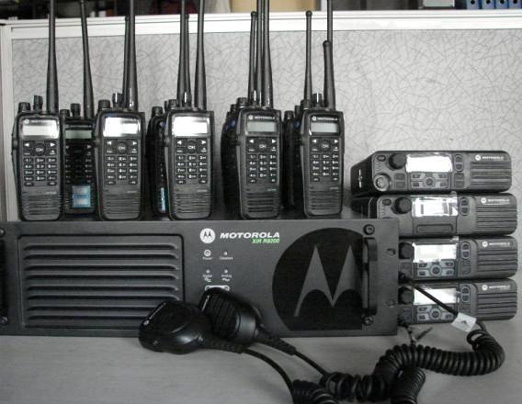

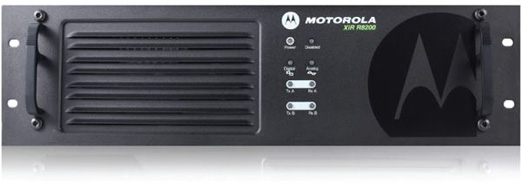

数字中继台是比较强大的数字信号放大、中转传输设备,组频率可以两个信道同时呼叫,支持单呼、组呼和群呼等多种呼叫方式。相比较模拟中继台,数字中继台的出现,是信号传输里程碑的跨越!那么,你知道数字中继台技术特点及基本功能吗?
1、运营商提供的语音服务,线路大小2.048Mb/s。接入ISDN网后可以直接使用电话机与外部通信。
2、从路由器到PBX设备语音线路,可以在PBX的设备下面接Fax和电话机。电话机可以通过路由器与内网IP Phone取得联系。
注:通常用于语音业务,条PRI业务可以带30路语音线路。
PRI是ISDN次群接入,为用户提供30B+D的通路,用于接用户小交换设备。从原则上讲,是不属于中继的中继般是指两个电信居间)。
B是指B信道:用于数据及语音
D是指D信道,用于信号及控制
DID是Direct Dialing的意思,指PBX小交换能够直接拨入,在局方与小交换间可以是PRI,也可以是普通用户线,也可以是中继线 .
A、对交换机在呼叫处理方面的5项基本功能要求
1)能随时发现呼叫的到来;
2)能接收并保存主叫发送的被叫号码;
3)能检测被叫的忙闲以及是否存在空闲通路;
4)能向空闲的被叫用户振铃,并在被叫应答时与主叫建
立通话电路;
5)能随时发现任何方用户的挂机。
B、模拟用户接口的七大功能
1、馈电 B (Battery Feeding)
2、过压保护 O (Over Voltage Protection)
3、振铃控制 R (Ringing Control)
4、监视 S (Supervision)
5、编译码和滤波 C (CODEC & Filters)
6、混合电路二/四线转换) H (Hybrid Circuit)
7、测试 T(Test)
C、数字中继接口的主要功能
1、码形变换,将单很性码变成双很性码,以适应外部线路传输特性的需要,内部为不归零码,外部可为HDB3/AMI码。
2、时钟提取,从输入PCM码流中提取2.048MHz时钟信号。
3、帧同步,帧同步就是确定TS0的位置。搜索特定码组“x0011011”,连续两次搜索到该码组即可确定TS0位置。
4、复帧同步,主要在随路信令应用情形下有效,当采用 No.7信令时TS16同于其他话音数据时隙。随路信令方式时, TS16用作话路状态信令通道,30话路复用,每帧的TS16传2个话路的状态,16帧为个复帧。
5、告警检测,当时钟或帧同步故障,则强迫进入搜索和再同步状态,并产生告警信息。
6、检测和传送告警信号,检出故障后产生故障告警信号,向对端发送告警信号,也检测来自对方交换机送来的告警信号,当连续6个50ms内都发生次以上的误码时,就产生误码告警信号,表示误码率不得超过10-3
7、帧和复帧同步信号插入,交换网络输出的信号中未含有帧和复帧同步信号,为了形成完整的帧和复帧结构,在送出信号前,要将帧和复帧信号插入,也就是在第0帧的TS16插入复帧信号00001*11,在偶帧TS0插入100110011,奇帧TS0插入11*11111的帧同步信号。
8、信令提取和格式转换,信号控制电路将PCM传输线上的信令传输格式转换成网络的传输格式。
以上内容就是对“数字中继台技术特点及基本功能”的相关介绍,希望给您带来帮助!
